产品详情
防爆型自动跟踪定位消防水炮30L
咨询热线: 4000-555-119
联系方式: 13715350315 (符小姐)
联系方式: 13502837033 (洪先生)
公司传真: 0755-89619320
公司邮箱: 619156661@qq.com
公司地址: 深圳市龙岗区同乐社区丰顺路18号(共安消防)
产品详情




我公司研发的自动跟踪定位射流灭火装置,是针对现代大空间建筑的消防需求,采用高新科技技术而研发生产的智能化消防产品。产品把红紫外传感技术、图像火灾探测技术、机械传动、计算机远程通信等技术集于一身,实现了高度智能化的现代消防理念。其主要特点是:全天侯全自动监控火灾,全方位的主动喷水灭火。当其保护的现场一日有发生火灾,装置便及时发现、及时启动、全方位扫描,在60秒的时间内判定着火点,并精确定位射水灭火,同时发出火警信号,联动水泵等。火灾扑灭后装置自动关闭阀门,自动停止射水。如有火情,灭火装置重复上述过程,待全部火源被扑灭后重新回到监控状态。该系列产品还具有较强的电子电路和机械传动组件的自检能力,可迅速发现故障并报告消防控制中心。

依据《自动跟踪定位射流灭火装置》GB25204-2010;

   《消防炮通用技术条件》GB19156-2003;

   《远控消防炮系统通用技术条件》GB19157-2003;

   《固定消防炮灭火系统设计规范》GB50338-2003;

   《自动消防炮灭火系统技术规程》GECS245-2008;

   《火力发电厂与变电所设计防火规范》GB50229-2006及其最版本要求;

   《爆炸性环境第1部分:设备通用要求》GB3836.1-2010;

   《爆炸性环境第2部分:由隔爆外壳“d”保护的设备GB3836.2-2010;

   《可燃性粉尘环境用电气设备》GB12476-2013。


一、ZDMS0.8/30S-GA55Ex自动跟踪定位射流灭火装置(防爆型)

自动跟踪定位射流灭火装置将红紫外传感技术、图像火灾探测技术、机械传动、计算机远程通讯等技术集于一身,实现高度智能化的现代消防理念。其主要特点是:全天候全自动监控火灾,全方位的主动喷水灭火。








1、技术参数

流量(L/s)

Q= 30 L/S

射流半径(m)

≤62m

保护半径(m)

r≤55m

监控半径(m)

r≤80m

额定工作压力(MPa)

P≤1.0MPa;

极限压力(MPa)

0.8≤P≤1.0

安装高度(m)

8m≤h≤15m;

进水口径(mm)

Φ60mm + 0.2mm

喷射时后座力(N)

Kn≤950

入口法兰

DN65

喷嘴雾化角度(°)

≥90      (可调整选配角度)

水平回转角度(°)

0~360        (可调整选配角度)

俯仰回转角度(°)

-90 ~ +30     (可调整选配角度)

回转速度(0/s)

水平:10±1;俯仰:10±1

角度反馈精度(°)

0.1

通讯方式

RS485总线:1200米;CAN总线:5000米

定位方式

水平、俯仰红外扫描式定位

安装方式

吊装

供电电压(V)

DC 24V

功率(W)

静态功耗<2W,最大功耗:80W

静态功耗<2W,最大功耗:100W

工作温度(℃):

-20 ~ +55

保护等级

IP33

材料

主体:不锈钢,颜色:红色

炮身自重(kg):

                    35(kg)

外形尺寸(mm)

650(高)×300(宽)×400(长)


2.性能特点

Ø 采用双波段图像型火灾探测系统作为前端探测系统,图像探测器与二级水平探测器结合为一体,二级水平探测器在扫描时,监控视频更能准确的看到火源的具体位置。误报率降到了最低。

Ø 采用一级红紫外传感器传感技术、二级水平定位探测器、三级垂直定位探测器,使探测的火源更精确,探测射程更远。

Ø 采用立体视觉定位技术来计算着火点的实时位置,水炮射流的方向随着视频定位的火源位置的变化而变化,实现真正意义上的自动跟踪定位;

Ø 具备防爆、防尘、防水等功能,可广泛用于重工业、核工业等易爆场所;

Ø 具有直流柱状喷射和雾状喷射转换功能;

Ø 机械主体部件采用一次成型的精密铸造技术,结构更简单、水形更充实、灭火效果更好。

Ø 启动方式灵活,可接入各种自动消防报警(联动)系统;

Ø 角度反馈、极限位置反馈、火警信号反馈、水流信号信号反馈、电动阀开阀反馈、手动信号阀反馈;

Ø 功耗小,压力消耗极低;

Ø 重量轻,结构紧凑,安装维护简便。

Ø 保护范围广、流量大、喷水/泡沫距离远,灭火能力非常强大;

Ø 满足国标规定的手动、自动及远程手动三种控制功能;

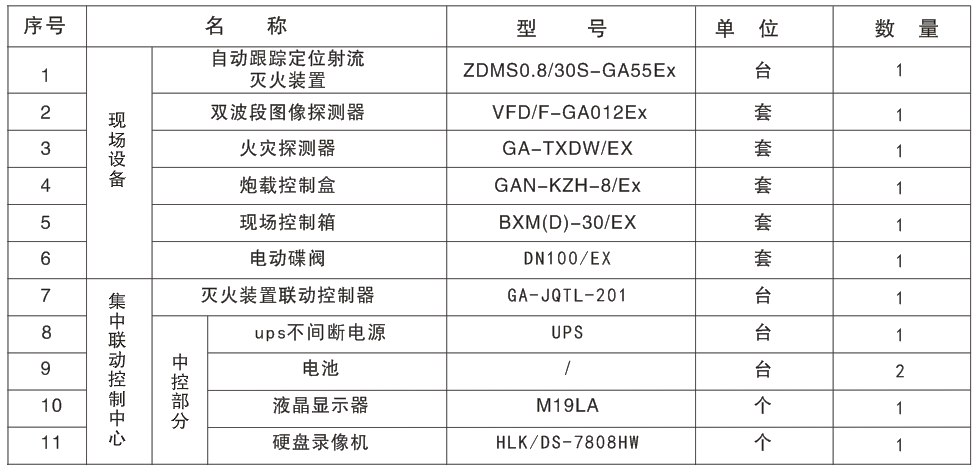

3、系统配置




二、现场控制箱(区域控制箱)

BXM(D)-30/EX型区域控制箱(现场控制箱)是自动跟踪定位射流灭火装置系统控制系统中不可或缺的部分,它采用单片机及集成电路技术、能够对消防设备进行实时控制。不仅为灭火装置、前端火灾探测装置、电磁阀(电动阀)、声光报警器和模拟末端试水装置提供工作电源,而且是现场反馈、中心控制等信号的转换和传输枢纽。同时还具有对灭火装置进行现场手动操作的功能,实现对灭火装置的集中监控。

性能特点:

1.采用CPU芯片控制核心,运行稳定可靠;

2.可现场对水炮进行上、下、左、右的旋转定位;

3.可对现场水炮喷射进行柱状或雾状切換控制;

4.可现场对电动阀进行打开或关闭来进行强制射水;

5.设有直接启动消防泵的按钮,可远程控制消防泵的启、停。

技术参数:

1.工作电压:AC380V士10%50HZ

2.输出功率:DC24V60W

3.防雷:AC220V防雷输入

4.通讯方式:与主机485通讯

5.外形尺寸(mm):410*300*150(H)

6.防爆等级 Exdi IBT6/lP65



三、灭火装置联动控制器

GA-JQTL-201自动控制部分是总线视频式消防灭火联动报警主机,可与所有总线设备配套使用。她适用于大空间自动跟踪定位射流灭火装置主动灭火报警需求,具有火灾自动报警、联动控制、智能视频火灾探测、报警设备地址显示、停启消防水泵等功能,采用工业控制计算机及多媒体火灾安全监控软件,集火警确认、火警定位及图像监控于一体,可通过以太网管理前端火灾探测设备,可靠性高的CAN总线结构设计,使得系统布线简单,具有较强的分区控制能力,可对分区中设备实施可视化手动控制。该产品功能强大,可靠性高,配置灵活。

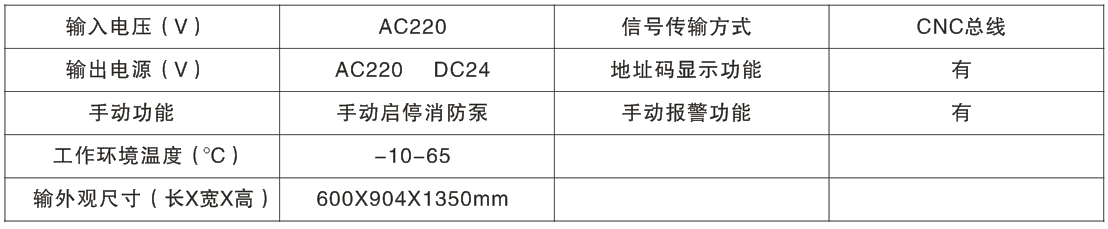

1、技术参数




2、系统功能

·报警时,可自动弹出现场视频画面;

·报警后,会自动抓拍图片;

·显示、记录报警现场图像及报警时间;

·具有联动控制功能具有声光、语音报警功能;

·具有报警预案功能;

·具有CRT电子地图显示功能,报警后可显示探测器位置;

·查询记录功能;

·网络通讯功能:

·可进行云镜控制;

·基于工业控制计算机的设计。


3.1   正常监视状态

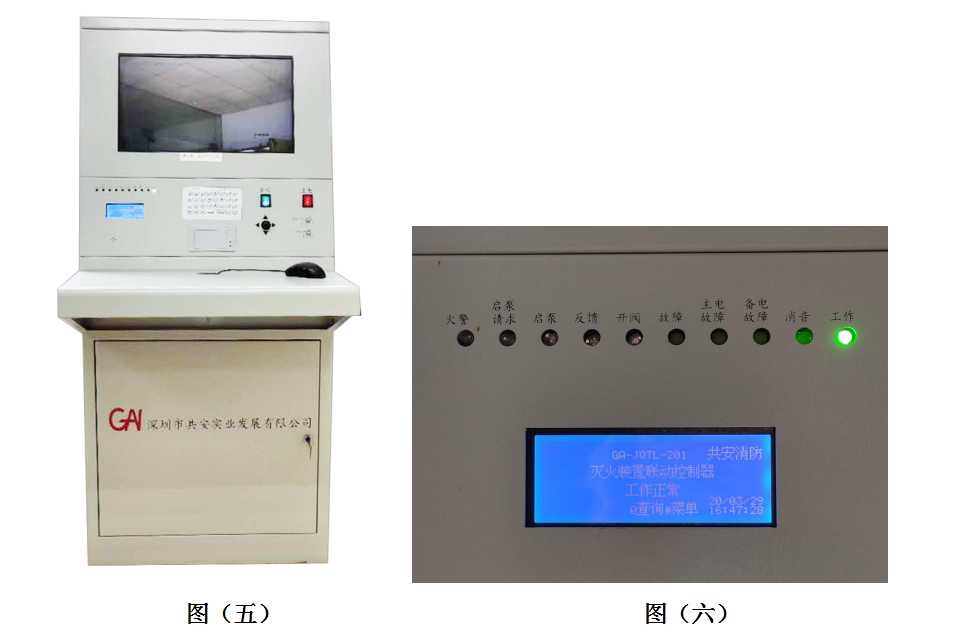

“工作”灯闪亮,其它指示灯不亮。不发出任何报警音响。如图(六)显示工作正常。LED液晶屏显示当前视频状态画面。


3.2   火警状态

当探测器感知了火灾参数,控制器进入火灾报警状态:

“火警”指示灯亮。

发出火警音响――消防车声。操作者可按“消音”键关闭。

在火警状态下,应立即查验报警部位现场的实际情况。如是真实火情,则立即实施相应的消防联动控制(自动或手动),采取各项紧急行动。如无火情,则观查是否有造成报警的条件,如吸烟、灰尘、水汽、电焊等。待报警条件消除后,按控制器的“复位”键,退出火警状态。

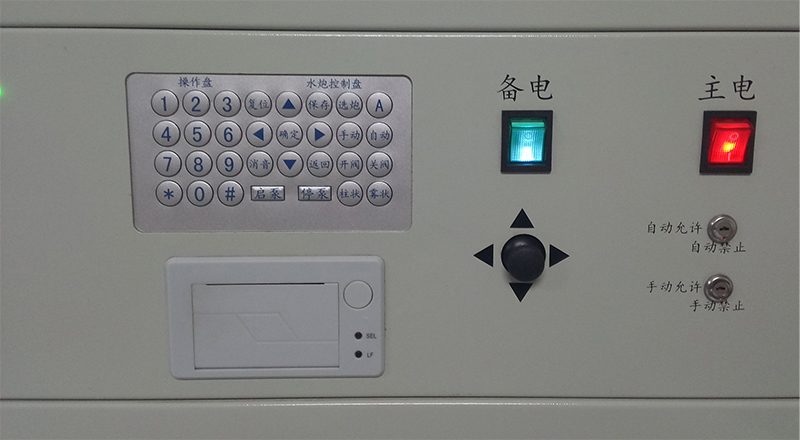

正常情况下,自动控制设为“允许”,手动控制方式设为“禁止”,以防闲杂人员好奇误动。

在有火情的情况下,应立即将手动控制开关打到“允许”档位,以实施手动控制。自动控制,在“自动控制”“允许”时,方可实施。控制器进入报警状态后,按预先设定的联动逻辑编程自动实现控制输出。手动控制,在“手动控制”“允许”时,方可实施。对于“专线控制盘”操作者直接操作相应的控制按键。




3.3   故障报警状态

为确保系统随时处于正常状态,控制器不断地进行回路巡检和主机自身监测。如监测到故障状态,则进入故障报警状态:

“故障”指示灯亮。如电源发生故障,有关电源工作状态的指示灯也相应点亮。

发生故障报警后,应尽快找专业人员处置。

所有故障排除后,控制器自动退出故障报警状态。

3.4   备电注意事项

正常工作状态下,主电、备电需同时打开(同时工作),主电开关亮红灯,备电开关亮绿灯。当备电出现出现故障时,主机会自动报警,备电故障灯亮。当主电出现故障时,主机会自动报警,主电故障灯亮。

在备用电源单独供电的情况下,当备用电源低到一定程度时,控制器将会发出报警信号,备电用完时必须及时进行充电,在蓄电池充电完成后方可使用。


四、产品优势(与同行业厂家相比,共安的产品优势)

共安的生产销售模式、技术实力、地理优势和经营管理模式,共同铸就了其无法超越的超高性价比。

● 自主研发,抗干扰能力强,后续的升级和创新成本较低

● 地理优势:产地在深圳具电子产业基地,得天独厚,具备超高的产品稳定性及性价比。                                                                                                                                       ● 采用现代化生产管理模式,在保证产品质量的同时,实现了生产的最高效率。

● 系统线路简单,安装施工更方便。

● 采用原装进口直流步进电机,定位更精确,调试更省力。

● 采用图像型、红/紫外复合型探测与定位技术,系统性能更稳定。

● 采用工业级的CAN总线通讯技术,通讯距离更远(10KM)、更稳定。

● 采用工业级的32位ARM微处理技术,运行速度更快、更稳定。

● 机械主体部件采用一次成型的精密铸造技术,结构更简单、水形更充实、灭火效果更好。

● 数十年的国内外行业经验,确保为您提供更优质的产品和服务。

五、安装步骤及注意事项

1、安装步骤

1)灭火装置安装前应对系统管网试压,冲洗合格后方可进行安装;

2)安装灭火装置的上法兰到短立管下端,法兰端面用水平仪调成水平;

3)通过配套螺栓固定灭火装置,法兰连接用橡胶圈密封。

4)插上供电航空插头,调整线束长度,保证灭火装置在转动范围内不受限制并略有余量;

5)每台自动跟踪定位射流灭火装置安装完成、接线正确无误后,即可利用现场区域控制器进行通电测试,通电能够自动定位(可以用打火机在距离灭火装置500mm处测试)、通过现场区域控制器能够远程控制后方可拆除脚手架。

2、安装注意事项

● 现场安装时,首先必须按照现场布置要求对水炮进行拨码设置,拨码示意图见炮身操作标贴;

● 短立管上必须安装防晃支架,并且防晃支架在短路管上的固定点距离灭火装置上法兰不应大于200mm,以保证灭火装置在转动和喷水时不发生晃动;

● 必须严格执行《固定消防炮灭火系统施工与验收规范》;

● 必须在系统管网水压试压、各接头处无渗漏、管网冲洗合格后方可安装灭火装置;

● 避免强电磁场辐射;

● 建议在电磁阀前安装过滤器,防止喷水后因管网杂质导致电磁阀关闭不严出现漏水现象;

● 搬动、安装灭火装置时,要注意保护灭火装置的传感器,不要将灭火装置直接置于桌面或放于地上,以免传感器破碎;

● 严禁用力扳动水平机构和垂直(喷嘴)机构,以免损坏灭火装置内的限位开关;

● 灭火装置的配套线束要整理整齐绑扎在法兰的上部,留一定的余量,使灭火装置旋转自如。并保证灭火装置在旋转时,周围没有障碍物,防止线皮磨损漏电,影响系统正常工作。


六、质量、服务承诺书及提供售后服务的优惠条件

质量承诺书

一、我方保证所供产品全部符合国家有关现行规范和本规范书规定的要求。

二、我方负责设备到货后的安装指导,从而保证所提供设备能够顺利投运。

三、我方提供的设备如由其他厂家配套的由我方统一协调,并对厂家提供的产品质量、进度负责。所有外购件均采用性能可靠的优质产品,并附有相应的产品合格证和说明书,外购配套件的供货商,应具有与制造厂相同的资格,以确保外购件的质量。(部分零部件均为原装进口材料)

四、设备安装调试期间,依工地需求,我方均可派技术员到现场进行技术服务解决安装调试中的问题,并帮助解决试验中暴露的问题。

五、完整的固定消防水炮灭火系统试验由我方负责,试验时间由买方按工程进度确定。应根据有关现行规范的标准进行检验。并配合买方接受地方消防监督部门验收。

六、我方对整个系统的安装指导、调试开通和试验验收合格全过程负责。

九、我方自消防监督部门对本系统工程验收合格之日起,负责对所供设备提供12个月免费维护保养(人为损坏除外)。


售前、售中、售后服务承诺书


企业目标:坚持一流管理,提供一流产品和一流服务,创建一流企业信誉。

企业服务宗旨:长期提供及时、有效的服务,解除用户后顾之忧;

       任何草率或牟取不合理利益都是不遵守承诺的行为。

       做不到的不承诺;承诺的一定能做到;全天候服务。

我们提供给顾客的不单纯只是设备,而是更加专注于行业领先的技术实力和行业经验,为顾客搭建一个完整的消防自动报警系统管理平台。

  随着中国加入WTO,市场竞争日趋剧烈,对产品质量要求越来越高,我们已经充分认识到用户服务的重要性。因此,公司在积极扩大产品销售的同时,本着“以用户为关注焦点”的原则进一步加强用户服务工作,并采取终身服务的形式 ,以确保用户能够放心使用我公司的所提供的产品。

公司成立了专门的售后服务中心,配备专职的经验丰富的服务人员,负责售前、售中、售后等服务工作。

一、售前服务

为用户提供产品优化配置,积极解答用户的有关咨询和疑难问题,使用户对公司的产品有一个全面的了解。也特别重视与用户和有关设计院进行多种形式的技术交流、技术咨询,在双方互相了解的情况下共同拟定设计方案。

二、售中服务

在产品制作期间,随时向用户通报生产进度,积极配合和支持用户的监制工作,针对制作中的细节问题以书面形式或在生产现场随时交换意见,保证产品符合买方的要求。根据买方要求在公司组织对用户有关人员进行培训。

产品售出后,及时为用户提供技术指导,保证系统按时正常开通运行及检测验收。积极配合用户在工程扩建、改造、装修、整改等项目施工中的工作,施工前给予合理的建议和技术指导,施工结束后,派工程技术人员现场指导系统调试,配合用户开通设备和工程验收。

三、售后服务

在收到服务信息后及时主动作出答复或派技术人员处理售后服务的任何问题。同时在现场对用户相关人员进行培训,保证系统最终能安全、可靠地投入运行。

1.备件更换

  对于质保期内由于零、部件质量问题造成的设备损坏,公司将提供现场服务,免费维修更换损坏的设备。由于人为原因造成的设备损坏,公司有义务对损坏的设备作更换,其价格可以按照初始订货合同的价格提供。

2.质保期内的服务

  质保期为业主方出具系统验收合格证明后 贰年,在质保期内如设备或相应的配件发生损坏由公司负责免费维修。质保期间更换的部件续保_12_个月。

3.质保期限后的服务

  在质保期后公司继续对买方使用过程中的设备损坏进行售后服务。即对本公司提供的产品提供终身服务,维修仅收材料费。

保修期满后,为顾客提供长年维修保养服务,对于和公司签订《维修保养协议》的用户,可以按协议执行。对于没有签订《维修保养协议》,我公司免费提供技术支持和建议,必要时可以派工程技术人员到现场解决。由于费用的不确定因素,双方可以协商维修费用,除重大损毁设备事件需要更换设备外,收取的维修费用不超过设备价格的20% 。

5.定期回访用户,听取用户建议,及时为用户排扰解难。

6.热线服务

本公司提供24小时热线电话以保证买方及时要求服务。

热线电话:4000-555-119
