产品详情
5L自动跟踪定位射流灭火装置
咨询热线: 4000-555-119
联系方式: 13715350315 (符小姐)
联系方式: 13502837033 (洪先生)
公司传真: 0755-89619320
公司邮箱: 619156661@qq.com
公司地址: 深圳市龙岗区同乐社区丰顺路18号(共安消防)
产品详情




自动跟踪定位射流灭火系统系列产品是深圳市共安实业发展有限公司研发的集报警灭火于一体的新一代高科技消防产品。该系列产品具有主动探测火源,自动定位,对火点实施定点射水灭火,火灭后自动复位,如有复燃,重新启动的特点。产品安装方便,供水供电简单,维护费用低,节省水资源,最大程度的减小了灭火后造成水灾的危害,具有很高的性价比。广泛应用于电影院、仓库、厂房、体育馆、大礼堂、候机厅、会展中心、宾馆、停车场等举架高、空间大的场所。


第一章自动跟踪定位射流灭火装置

一、功能概述

自动跟踪定位射流灭火装置将计算机技术、自动控制技术、红紫外传感技术、机械传动技术、图像处理及图像传输技术集于一体,对所监测范围进行全天候不间断主动探测,一旦发现火灾,及时启动,在30(60)秒内完成定位,同时发出报警信号,联动电磁阀(电动阀)、水泵对火点实施定点射水灭火,火灭后自动停止,如有复燃,重新启动。本装置与现场手动控制箱、物联智能集中控制盘、电源控制盘、主控软件等组成集中管理的物联智能灭火系统,同时可以接入火灾自动报警系统。


二、产品特点


● 系统线路简单,安装施工更方便。中文操作界面,易学易会。


● 采用原装进口直流步进电机,定位更精确,调试更省力。


● 采用独特的群蚁算法,不同距离精确补偿,可更精准的灭火。


● 采用红/紫外复合型探测与定位技术,采用多项可靠性设计,抗干扰能力强;


● 采用工业级的CAN 总线通讯技术,通讯距离更远(10KM)、更稳定。


● 采用工业级的32 位ARM 微处理技术,运行速度更快、更稳定。


● 机械主体部件采用一次成型的精密铸造技术,结构更简单、灭火效果更好。


● 数十年的国内外行业经验,确保为您提供更优质的产品和服务。


● 炮头采用24V 电压设计,更安全,视频无需另外取电,更简便。


● 具有视频辅助定位功能,可通过视频管理系统实现在远端确认火情及手动定位;


● 可以通过视频管理系统或现场手动控制箱进行自/手动控制;自动状态下,装置完成定位后,发出报警信号,联动电磁阀/电动阀、水泵等配套设备喷水灭火,火灾扑灭后自动关闭电磁阀/电动阀,水泵。如有复燃,重复动作。

● 手动状态下,装置完成定位后,发出报警信号,此时,需通过现场确认火情或通过装置内的摄像头传输到消防控制中心的现场画面确认火情,人工打开电磁阀/电动阀、水泵等配套设备喷水灭火,同时可以对装置进行水平、垂直调整以及复位等操作。该技术的应用,使得在火势可以人为控制的情况下,避免喷水对现场贵重物品的破坏。

● 通过现场控制箱可以手动控制灭火装置水平垂直转动、启阀、启泵。


● 通过现场手动控制箱修改灭火装置的参数,编辑炮头和控制箱地址,简单方便。


三、技术指标

表 1.1


型号

项目

ZDMS0.6/5S-GA


工作电压(炮头)

DC24V(±2V)


工作电压(现场控制箱)

AC220V(-15%~+10%)


功耗

监视≤1W扫描≤20W


工作压力

0.6MPa


射水流量

5L/s


保护半径

33m


定位时间

≤30s


安装高度

6~22m


工作环境

-15℃~+55℃


系统通讯方式

总线制


现场图像采集与传输


探测方式

红紫外复合探测


连接方式

法兰连接


接口规格

DN50


外观尺寸

250*320*320(H)




五、灭火装置安装说明


1、ZDMS 0 . 6 / 5 S- GA 及ZDMS 0 . 8 / 10 S- GA 安装说明

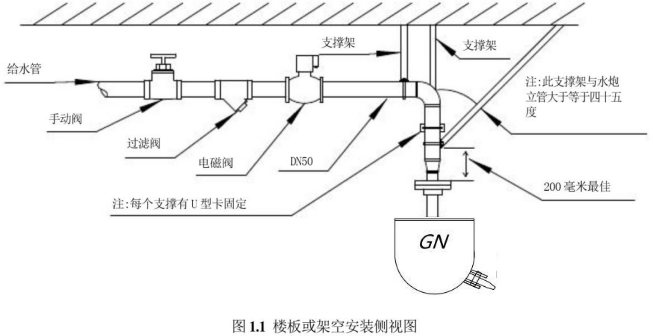

(1) 楼板或架空安装

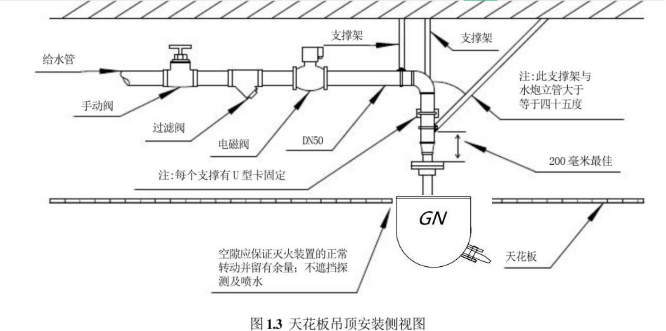

(2) 天花吊顶安装

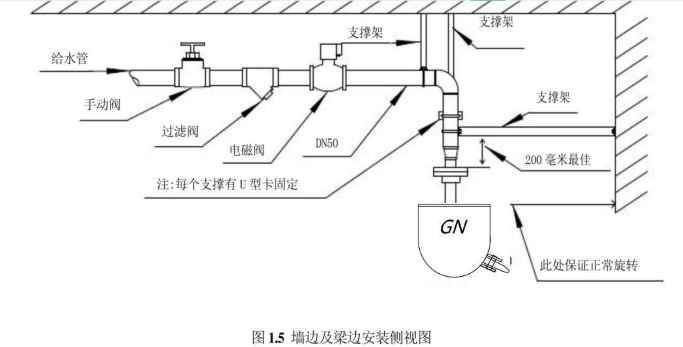

(3)沿梁边及墙边安装





如图所示,每台灭火装置应配备手阀、电动阀,其中电动阀必须水平安装。灭火装置的旋转轴线距离墙面的距离不得小于500mm,位于法兰下部的防晃支架固定点距离法兰的距离不小200mm,且不大于300m。
