10L自动跟踪定位射流灭火装置
咨询热线: 4000-555-119
联系方式: 13715350315 (符小姐)
联系方式: 13502837033 (洪先生)
公司传真: 0755-89619320
公司邮箱: 619156661@qq.com
公司地址: 深圳市龙岗区同乐社区丰顺路18号(共安消防)
产品详情




一、功能概述

自动跟踪定位射流灭火装置将红外传感技术、信号处理技术,通讯控制技术,计算机技术和机械传动技术有机地结合在一起,能全天候自动监测保护范围内的火灾。一旦发生火灾,灭火装置立即启动,对火源进行水平方向和垂直方向的智能扫描,确定火源的两个方位后,中央控制器发出指令,发出火警信号,同时启动水泵、打开润门,灭火装置对准火源进行射水灭火,火源扑灭后,中央控制器再发出指令停止射水,若有新的火源,灭火装置将重复上述过程,待全部火源被扑灭后重新回到监控状态。全自动跟踪定位射流灭火装置的财水形式为柱状射水,射程远,保护范围广,灭火能力非常强大。


二、产品特点


● 系统线路简单,安装施工更方便。中文操作界面,易学易会。


● 采用原装进口直流步进电机,定位更精确,调试更省力。


● 采用独特的群蚁算法,不同距离精确补偿,可更精准的灭火。


● 采用红/紫外复合型探测与定位技术,采用多项可靠性设计,抗干扰能力强;


● 采用工业级的CAN 总线通讯技术,通讯距离更远(10KM)、更稳定。


● 采用工业级的32 位ARM 微处理技术,运行速度更快、更稳定。


● 机械主体部件采用一次成型的精密铸造技术,结构更简单、灭火效果更好。


● 数十年的国内外行业经验,确保为您提供更优质的产品和服务。

● 炮头采用24V 电压设计,更安全,视频无需另外取电,更简便。


● 具有视频辅助定位功能,可通过视频管理系统实现在远端确认火情及手动定位;


● 可以通过视频管理系统或现场手动控制箱进行自/手动控制;自动状态下,装置完成定位后,发出报警信号,联动电磁阀/电动阀、水泵等配套设备喷水灭火,火灾扑灭后自动关闭电磁阀/电动阀,水泵。如有复燃,重复动作。

● 手动状态下,装置完成定位后,发出报警信号,此时,需通过现场确认火情或通过装置内的摄像头传输到消防控制中心的现场画面确认火情,人工打开电磁阀/电动阀、水泵等配套设备喷水灭火,同时可以对装置进行水平、垂直调整以及复位等操作。该技术的应用,使得在火势可以人为控制的情况下,避免喷水对现场贵重物品的破坏。

● 通过现场控制箱可以手动控制灭火装置水平垂直转动、启阀、启泵。


● 通过现场手动控制箱修改灭火装置的参数,编辑炮头和控制箱地址,简单方便。


三、技术指标


表 1.1


型号

项目

ZDMS0.8/10S-GA


工作电压(炮头)

DC24V(±2V)


工作电压(现场控制箱)

AC220V(-15%~+10%)


功耗

AC220V/监控5W,扫描50W


工作压力

0.8MPa


射水流量

10L/s


保护半径

38m


监控半径

40m


定位时间

≤30s


安装高度

6~22m


工作环境

-15℃~+55℃


系统通讯方式

总线制


现场图像采集与传输


探测方式

红紫外复合探测


连接方式

法兰连接


接口规格

DN50


外观尺寸

250*360*320(H)





五、灭火装置安装说明


1、ZDMS 0 . 6 / 5 S- GA 及ZDMS 0 . 8 / 10 S- GA 安装说明

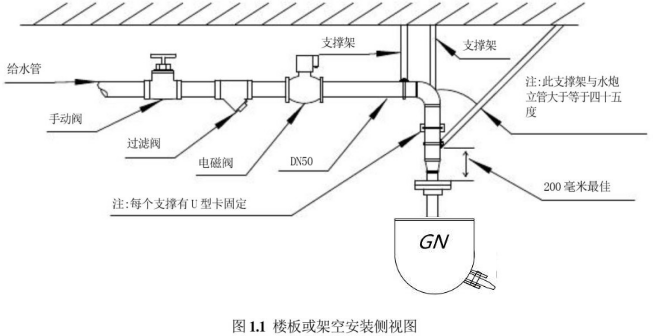

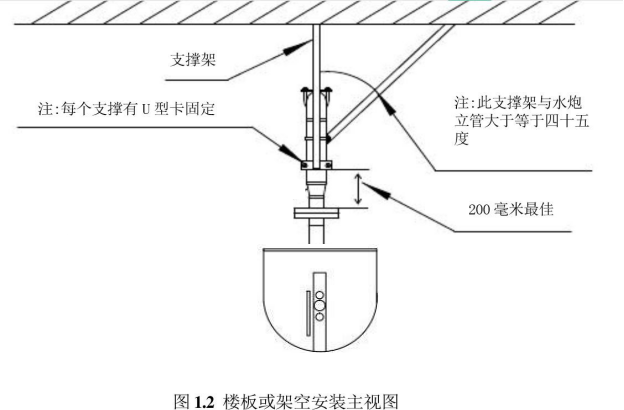

(1) 楼板或架空安装







(2) 天花吊顶安装

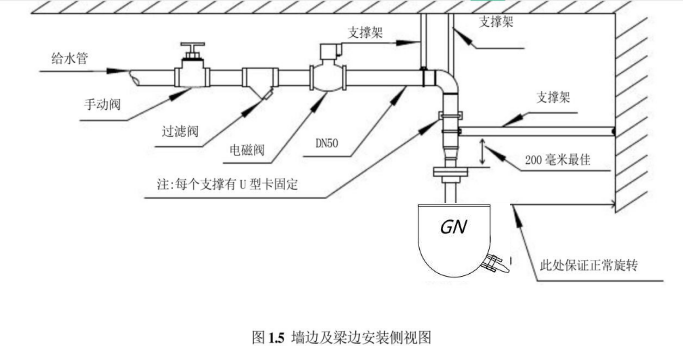

(3)沿梁边及墙边安装





如图所示,每台灭火装置应配备手阀、电动阀,其中电动阀必须水平安装。灭火装置的旋转轴线距离墙面的距离不得小于500mm,位于法兰下部的防晃支架固定点距离法兰的距离不小200mm,且不大于300mm。


(1) 调整线束长度,保证灭火装置在转动范围内不受限制并略有余量;


(2) 每台自动跟踪定位射流灭火装置安装完成、接线正确无误后,即可利用现场手动控制箱进行通电测试,通电能够自动定位(可以用打火机在距离灭火装置500mm 处测试)、通过现场手动控制箱能够远程控制后方可拆除脚手架。

5、注意事项


● 短立管上必须安装防晃支架,并且防晃支架在短立管上的固定点距离灭火装置上法兰不应大于200mm,以保证灭火装置在转动和喷水时不发生晃动;

● 必须严格执行《自动跟踪定位射流灭火系统施工及验收规范》;


● 必须在系统管网水压试压,各接头处无渗漏,管网冲洗合格后安装灭火装置;


● 避免强电磁场辐射;


● 装置误动作时,应及时按下现场手动控制箱的急停按钮以关闭电磁阀/电动阀;


● 安装在舞台、演播厅、可兼作演艺用等场所的灭火装置,在演出及排练时,应将灭火装置切换到手动状态或关闭装置电源;
