产品详情
控制箱5-10L
咨询热线: 4000-555-119
联系方式: 13715350315 (符小姐)
联系方式: 13502837033 (洪先生)
公司传真: 0755-89619320
公司邮箱: 619156661@qq.com
公司地址: 深圳市龙岗区同乐社区丰顺路18号(共安消防)
产品详情




一、概述

现场控制箱(区域控制箱)是自动跟踪定位射流灭火装置控制系统中不可或缺的部分,它采用单片机及集成电路技术、能够对消防设备进行实时控制。它不仅为自动跟踪定位射流灭火装置、前端火灾探测装置电动阀(电磁阀)、声光报警器和模拟末端试水装置等提供工作电源,而且是现场反馈、中心控制等信号的转换和传输枢纽,同时还具有对灭火装置进行现场手动操作的功能。实现对灭火装置的集中监控。

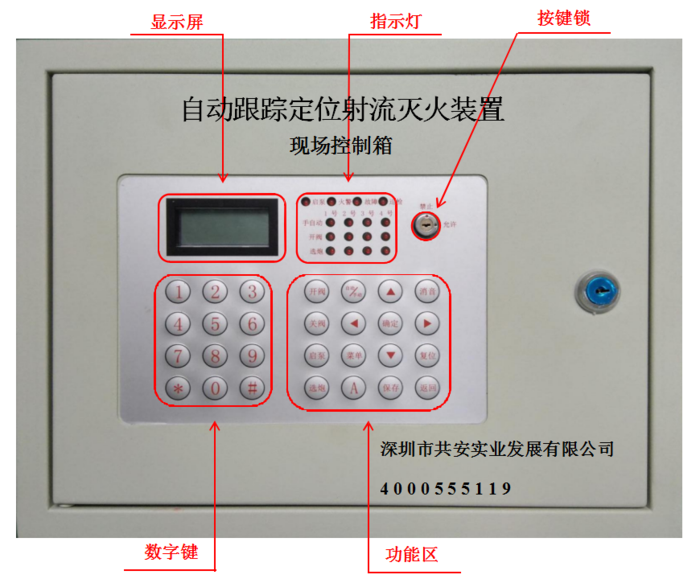

现场控制箱面板简介如图说明:





整个面板分为显示部分和手自动操作部分

显示部分为炮号显示、状态显示、功能显示;

炮号显示: 1-4 分别为 1-4 号炮,利用选炮键来进行选择;

手动操作部分为方向键(操作上、下、左、右)、选炮、开阀、开泵、备用键共28 个按键;自动状态不需要任何的操作,

手动操作流程:手/自动选→选炮键→方向键→开阀键→确定→启泵;



二、性能特点

1.可直观显示分区内水炮和电磁阀的运动状态和报警、故障信息;

2.可现场对分区内任意一台水炮进行上、下、左、右的旋转定位;

3.可现场对分区内任意一台电磁阀进行打开或关闭来进行强制射水;

4.设有直接启动消防泵的按钮,可远程控制消防泵的启、停动作;

5.设有防止误操作开、关锁;

6.具有LED液晶显示,可选择所有现场设备进行远程联动编程;

7.内设黑匣子,具有对火警、故障、动作等所有事件记录的存盘及查询功能;

8.有自检功能和故障检测功能(可检测直观显示的故障类型和故障设备);

9.有现场紧急启动和紧急停止功能;

10.符合国标规定的现场手动控制功能;


三、技术参数

● 工作电压:AC220V

● 输出功率:DC24V

● 功耗:5W

● 通讯方式:与水炮RS485通讯,与主机CAN通讯

● 安装方式:壁挂式,离地面1.5m

● 外形尺寸:360×280×80mm


五、4 路电磁阀接口
